3.1 CRÉATION OU AJOUT D'UN CLIENT

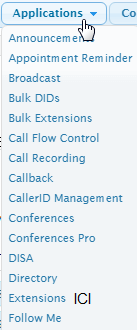

3.1.1 Création d'un client sip : En utilisant le navigateur d'un ordinateur branché sur le réseau du IPBX, en entre l'adresse du serveur d'Asterisk Now et on accéde à l'interface graphique du IPBX. Pour créer un client sip on sélectionne Extensions sous l'onglet Applications du menu principal de l'interface. La figure ci-dessous illustre cette opération.

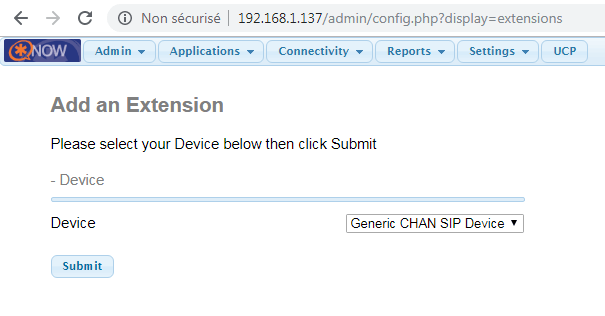

Suite à notre choix on obtient le suivant :

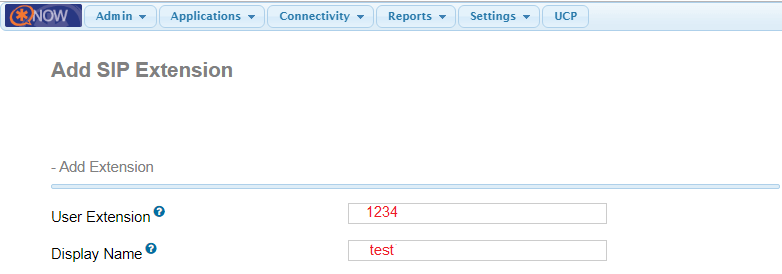

3.1.2 Les paramètres de l'extension ou du client : Le bouton Submit nous permet d'accéder à plusieurs choix pour configurer le numéro d'extension du client. Les figures suivantes illustrent les paramètres basiques et nécessaires pour réaliser cette configuration. À noter que le texte des paramètres configurés sont en couleur rouge.


Le troisième et dernier paramètre du client est son mot de passe. L'IPBX fournit un mot de passe aléatoire un peu encombrant, on suggère de le remplacer par une combinaison des 2 premiers paramètres.


Le mot de passe est remplacé par :

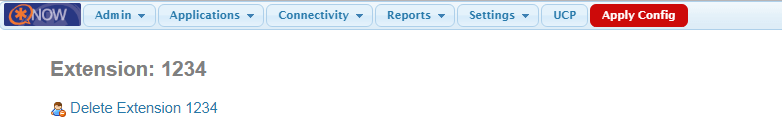

La dernière étape de cette série d'opérations est de soumettre notre requète en pesant sur le bouton Submit et de la valider en appuyant sur le bouton Apply Config. Cette étape est illustrée par la figure suivante.

3.2 CONFIGURATION D'UN TÉLÉPHONE OU 'USER AGENT'

3.2.1 Création d'un client sip : On télécharge les 'softphone' des sites web suivants :

• La compagnie CounterPath le téléphone : X-Lite;
• La compagnie ZoiPer le téléphone : ZoiPer;
• La compagnie 3CX le téléphone : 3CX.

3.2.1.1 Configuration du 'softphone' X-Lite : Ce paragraphe nous montrent les étapes à suivre pour configurer le 'X-Lite'. On commence par sélectionner Account Settings sous l'onglet Softphone du menu principal du téléphone. La figure ci-dessous illustre cette opération.



Suite à notre choix on obtient le suivant :


Le téléphone est configuré selon les champs en couleur rouge dans la figure ci-dessus. Les paramètres sont configurés dans le IPBX à l'étape 3.1.2 . La figure suivante nous montre que le téléphone est en service inscrit et disponible, prêt à être utilisé.


3.2.1.2 Configuration du 'softphone' Zoiper : On commence par ajouter un deuxième client sip à notre serveur IPBX. Les 3 champs de données selon le paragraphe 3.1.2 sont :

On commence par sélectionner 'Create a new account' sous l'onglet 'Settings' du menu principal du téléphone Zoiper. La figure ci-dessous nous montre l'opération.



Suite à notre choix on a :


On choisit SIP suivit du bouton 'Next' on a :

Suite à 'Next' le téléphone s'inscrit au réseau téléphonique privé géré par le IPBX d'Asterisk Now.


3.2.1.3 Configuration du téléphone IP 'GRANDSTREAM' GXP1760 : On commence par ajouter ce troisième client sip à notre serveur IPBX. Les paramètres basiques de configuration du téléphone IP sont identiques aux celles des softphones. Les 3 paramètres sont :

• User Extension : 6011 ;
• Display Name : La Maison ;
• Secret : lamaison6011 .

Pour appliquer ces paramètres il faut accéder à l'interface graphique du téléphone IP. Pour le faire il faut utiliser le fureteur et entrer l'adresse IP du téléphone. Cette adresse est acquise via le DHCP du réseau et on peut la lire sur l'écran du téléphone en appuyant sur le bouton INFO, premier bouton à droite de l'afficheur.

Les deux champs nom d'usager et mot de passe sont admin par défaut. Ensuite on a le statut des comptes sip du téléphone, on peut configurer 3 différentes extensions par appareil.

Choisir 'General Settings' dans le sous menu de 'Account1' du menu 'Accounts'de l'interface graphique du téléphone.

En suite on configure les paramètres du compte ou de cette extension.

On sauvegarde avec le bouton Save and Apply . Pour confirmer que la requète d'enregistrement est acceptée par le serveur on revient au menu 'Status', 'Account Status' :

On voit clairement qu'un client SIP est maintenant inscrit dans le réseau du domaine ayant l'adresse IP 192.168.1.137. On peut aussi vérifier avec le téléphone tel que montré par la figure ci-dessous.

3.3 STATUT DU SERVEUR

3.3.1 Statut du serveur IPBX : Pour surveiller et administer le réseau on sélectionne System Status sous l'onglet Reports du menu principal de l'interface.

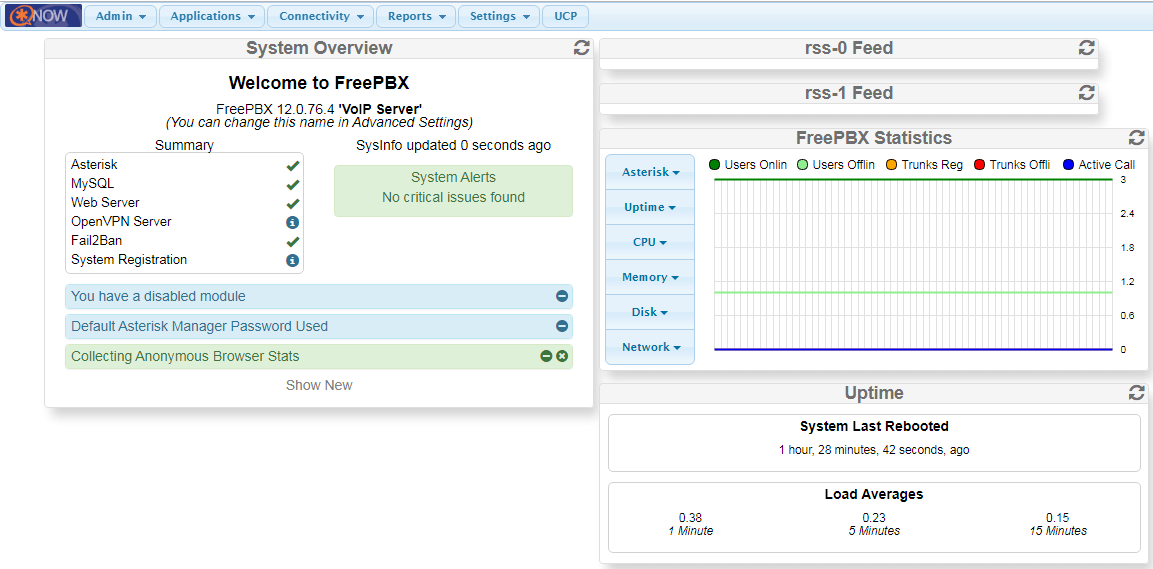

Suite à ce choix on obtient le suivant :



3.3.2 Analyse et interprétation du rapport : Sous le titre du graphique 'Free PBX Statistics' on note le suivant :

• 3 clients ou utilisateurs sont en ligne. C'est la ligne en couleur vert foncé;
• 1 client n'est pas disponible ou n'est pas en ligne. C'est la ligne en couleur vert clair;
• Pas de 'trunk' configuré entre deux IPBX. Ceux sont les lignes en orange ou rouge;
• Aucun appel en cours. C'est la ligne en couleur bleu foncé.

Les 3 clients SIP sont : 2 softphones ayant les extensions 2000 et 1234 et un téléphone IP le GXP1760. Dans les prochains paragraphes on activera plusieurs appels entre différents clients et on analysera le statut du serveur lorsque c'est le cas.

3.4 SIMULATION DES APPELS ENTRE LES DEUX EXTENSIONS OU CLIENTS CONFIGURÉS
